نحوه نصب دستگاه ردیاب خودرو در 6 مرحله

راهنما و آموزش نصب ردیاب خودرو وایزر

در این مقاله آموزش نصب جی پی اس خودرو، راه اندازی جی پی اس خودرو و نحوه استفاده از جی پی اس خودرو را به صورت دقیق بررسی می کنیم.

جلوگیری از سرقت خودرو
آموزش نصب ردیاب روی خودرو

مراحل نصب دستگاه ردیاب F150 بر روی وسیله‌ نقلیه

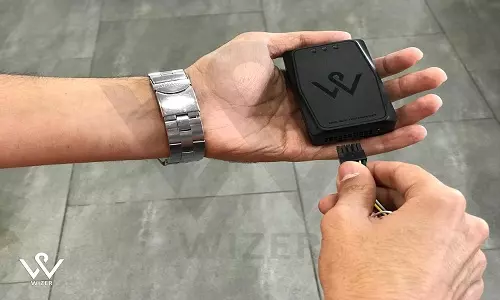

مرحله اول: اتصال سیم اصلی به سوکت دستگاه (نحوه سیم کشی ردیاب خودرو)

جهت نصب دستگاه ردیاب F150 بر روی خودرو ابتدا دسته سیم اصلی دستگاه را در صورت صحت کامل سیم ‌ها، به ‌طور کامل در درون سوکت دستگاه ردیاب وارد نمایید. بر بدنه ‌ی هر سیم، برچسبی وجود دارد که نشان ‌دهنده ‌ی این است که به کدام سوکت وصل گردد.

سیم مشکی با برچسب (GND (Line 14 و سیم قرمز با فیوز و برچسب (12/24v (Line 15 و سیم نارنجی با برچسب (ACC (Line 13 را به ترتیب به سر منفی و مثبت باتری خودرو و ACC پشت سوئیچ متصل نمایید.

مرحله دوم: نحوه‌ی نصب کلید هشدار SOS دستگاه ردیاب

SOS یک علامت بین ‌المللی به معنی خطر و نیاز به دریافت کمک فوری است. در صورت آنکه می‌ خواهید کلید هشدار SOS را نصب و فعال نمایید، اکنون می ‌توانید کلید SOS را به وسیله‌ ی سیم مشکی متصل به آن، به دسته ‌ی سیم اصلی (سیم مشکی و سفید کوتاه) متصل نمائید.

مرحله سوم: طریقه و روش نصب رله قطع برق دستگاه GPS

رله (Relay) برای قطع و وصل جریان برق به‌ کار می ‌آید. از این کلید برای وسایل زیادی در منزل استفاده می ‌شود. اما اتصال آن در دستگاه ردیاب خودرو به جهت خاموش نمودن خودرو از راه دور می ‌باشد. برای اتصال رله قطع برق خودرو، سیم زرد (Relay (Line 9 را به سیم تحریک رله (سیم ضخیم زرد رنگ) متصل نمایید. همچنین سیم سفید رنگ رله را به سر مثبت باتری 12 ولت و سیم سبز رنگ رله نیز به خط استارت خودرو متصل کنید.

مرحله چهارم: طریقه فعال‌ سازی قابلیت هشدار باز شدن درب خودرو توسط دستگاه GPS

در مراحل نحوه فعال سازی جی پی اس خودرو، برای آنکه از باز شدن درب خودرو مطلع گردید لازم است سیم سبز رنگ با خط باریک سفید (Input (Line 6 را به ورودی درب یا لادری خودرو متصل نمایید.

دستگاه ردیاب جی پی اس
آموزش نصب جی پی اس ماشین و نحوه نصب جی پی اس خودرو

مرحله پنجم: نحوه فعال ‌سازی قابلیت ارتباط صوتی

مراحل فعال كردن جي پي اس خودرو، در صورت تمایل به استفاده از قابلیت ارتباط صوتی باید میکروفن (درصورت تمایل بلندگو) را نصب نمایید. برای نصب میکروفن در خودرو باید فیش نری 3/5 میلی‌ متری را به بدنه دستگاه متصل نمایید. سپس سوکت دو سیمه (سیم‌ های قهوه‌ای و مشکی رنگ) از این دسته سیم را به میکروفن (موجود در جعبه دستگاه) متصل کنید.
همچنین درصورت تمایل به نصب بلندگو، به ‌طور جداگانه یک عدد بلندگو با فیش خروجی 3/5 میلی ‌متری تهیه نموده و آن را به فیش مادگی 3/5 میلی‌متری (سیم‌ های طوسی و مشکی) از این دسته سیم متصل نمائید.

مرحله ششم: نحوه نصب کنترل کننده قفل مرکزی دستگاه جی‌ پی‌ اس F150

قطعه کنترل ‌کننده‌ ی قفل مرکزی برای صدور دستور به خودرو برای قفل و باز کردن درب خودرو به ‌کار می‌رود. این ویژگی به راننده کمک می ‌کند که در صورت سرقت خودرو دستور قفل شدن درب ‌ها را از راه دور به خودرو بدهد. در صورت تهیه ماجول کنترل ‌کننده قفل مرکزی، سیم زرد رنگ با خط باریک سفید با برچسب (Output1 (Line 7 و سیم سفید‌رنگ با خط‌ باریک قرمز (Output2 (Line 8 مورد استفاده قرار می ‌گیرد.
بعد از انجام مراحل بالا باید از فعال بودن GPRS سیم‌ کارت مطمئن شوید و سپس روی دستگاه جی‌ پی‌ اس F150 قرار دهید و در نهایت ردیاب آماده است که به سامانه سرو متصل شود.
تیم وایزر در همه ‌ی دستگاه‌هایی که به فروش می ‌رساند دفترچه راهنمای نصب به زبان فارسی قرار داده است که علاوه بر توضیحات بالا با تصاویر و دیاگرام مراحل نصب دستگاه ردیاب را برای شما ساده‌ تر می ‌گرداند.
لازم به ذکر است که نسخه‌ ی PDF دفترچه راهنمای دستگاه ردیاب وایزر مدل F150 بر روی وب سایت وایزر موجود می ‌باشد.

طریقه نصب جی پی اس وایزرطریقه نصب جی پی اس وایزر

شما می توانید برای کسب اطلاعات بیشتر از دیگر مقالات ما بازدید نمایید:

مقالات مرتبط نحوه نصب دستگاه ردیاب خودرو در 6 مرحله

نظرات کاربران

به این صفحه امتیاز دهید
ناشناس
30 تیر ، 1400
سلام من محل کارم خوزستان محل زندگیم کرج ۱۴ روز میام خوزستان ۱۴ روز کرج هستم اگه نصب کنم میتونم از خوزستان با گوشیم چک کنم ببینم ماشینم سر جاش هست یا خیر یعنی میگم فاصله زیاد تاثیری نداره
پاسخ مدیر

سلام

فاصله برای ردیاب وایزر تاثیر نداره، فقط شبکه موبایل وجود داشته باشه.

ناشناس
24 تیر ، 1400
سلام ردیاب وایزر F100rگرفتم آیا امکان فعال کردن باز و بسته بودن درب خودرو دارد؟ اگر دارد سیم ان چه رنگی است؟
پاسخ مدیر

سلام

دستگاه F150 + A100 فقط قابلیت باز کردن درب خودرو رو دارد.

ممنون

ناشناس
01 تیر ، 1400
سلام،ردیاب F100r رو نصب کردم و به صورت عالی داره کار میده،ایا میشه این ردیاب رو بر دو گوشی یا سه گوشی موبایل نصب کرد،از دو یا سه جا ردیابی بشه؟؟؟ ممنونم
پاسخ مدیر

سلام

اپلیکیشن فقط روی یک گوشی نصب میشود ولی از نرم افزار تحت وب میتونید موقعیت دستگاه رو ببنید و گزارش بگیرید.

ممنون

ناشناس
19 فروردین ، 1400
سلام من اتفاقی افتاده که حس میکنم رو ماشینم جی پی اس گذاشتن میشه راهنمایی کنید چطوری میتونم خاطر جم شم از این موضوع
پاسخ مدیر

سلام

لطفا با شماره خدمات وایزر 02186045860 تماس بگیرید.

ممنون

ناشناس
12 فروردین ، 1400
با سلام من یک دستگاه M588S دارم ولی نمیتونم فال کنم اگه امکان داره راهنماییم کنین. شماره تماس 09143215578
پاسخ مدیر

سلام

این مدل دستگاه مربوط به شرکت وایزر نمیباشد. میتونید به بخش خدمات 02186045860 تماس بگیرید.

موفق باشید

ناشناس
13 آذر ، 1399
سلام من وایز f150وصل کردم میتونم با این دستگاه از راه دور ماشین خاموش کرد ؟؟؟
پاسخ مدیر

سلام

اگر رله قطع برق رو وصل کرده باشید، بله.

ممنون

ناشناس
03 مهر ، 1399
سلام من یک ردیاب وایزر مدل j100 گرفتم دست دوم فقط موقع ایمیل که وارد میکنم نوشته این دستگاه قبلا بایک سیم کارت ثبت شده لطفا راهنمایی کنید مچکر...
پاسخ مدیر
سلام با 02186045860 داخلی 111 تماس بگیرید براتون ریست کنند.
